网络配置参考

仔细的网络基础设施和配置对于构建弹性、高性能的Ceph 存储集群至关重要。Ceph 存储集群不会代表Ceph 客户端执行请求路由或分派。相反，Ceph 客户端直接向 Ceph OSD 守护进程发出请求。Ceph OSD 代表 Ceph 客户端执行数据复制，这会给 Ceph 网络带来额外负载。

我们的快速入门配置提供了一个最小的 Ceph 配置文件，其中包括 Monitor IP 地址和守护进程主机名。除非您指定集群网络，否则 Ceph 假定使用单个“公共”网络。在许多部署中，仅使用公共网络，Ceph 也能正常工作，尤其是在使用 25GE 或更快网络链接的情况下。对于客户端流量较高的集群，通过配置第二个专用网络可以显著提高弹性和性能。

可以使用两个网络运行 Ceph 存储集群：一个“公共”（“客户端”、“前端”）网络和一个“集群”（“专用”、“复制”、“后端”）网络。然而，这种方法使网络配置、成本和管理复杂化，并且通常可能对整体性能没有显著影响。如果使用的网络技术按现代标准来看较慢（例如 1GE，或者对于密集或 SSD 节点为 10GE），您可能希望绑定两个以上的链接以获得足够的吞吐量和/或实现专用的复制网络。

我们建议为了弹性和容量，网络接口应进行绑定并连接到冗余交换机。绑定应为主动/主动（active/active），或使用 FRR 或类似技术实现第 3 层多路径策略。使用 LACP 绑定时，咨询您的组织网络团队以确定正确的传输散列策略非常重要，通常为 2+3 或 3+4。错误的选择可能导致网络链接利用不平衡，吞吐量仅为可用吞吐量的一小部分。网络可观察性工具，包括 bmon、iftop 和 netstat，对于确保绑定成员链接得到充分利用非常宝贵。

如果尽管存在复杂性，仍希望为 Ceph 集群配置专用复制网络，则每个Ceph 节点将需要有多个网络接口或 VLAN。有关更多详细信息，请参阅硬件推荐 - 网络。

IP 表

默认情况下，守护进程绑定到 6800:7568 范围内的端口。您可以自行配置此范围。在配置 IP 表之前，请检查默认的 iptables 配置。

sudo iptables -L

某些 Linux 发行版包含的规则会拒绝来自所有网络接口的所有入站请求，除了 SSH。例如：

REJECT all -- anywhere anywhere reject-with icmp-host-prohibited

您最初需要在公共网络和集群网络上删除这些规则，并在准备好硬化 Ceph 节点上的端口时替换为适当的规则。

注意

调整或重新加载规则时，Docker 和 Podman 容器可能会受到干扰。您可能会发现最好的方法是串行设置维护模式、停止容器服务、应用规则更改，然后启动容器服务并退出维护模式来更新集群节点上的规则。

Monitor IP 表

Ceph Monitors 默认监听端口 3300 和 6789。此外，Ceph Monitors 始终在公共网络上运行。当您使用以下示例添加规则时，请确保将 {iface} 替换为公共网络接口（例如 eth0、eth1 等），将 {ip-address} 替换为公共网络的 IP 地址，将 {netmask} 替换为公共网络的子网掩码。

sudo iptables -A INPUT -i {iface} -p tcp -s {ip-address}/{netmask} --dport 6789 -j ACCEPT

MDS 和 Manager IP 表

A Ceph Metadata Server or Ceph Manager 监听公共网络上从端口 6800 开始的第一个可用端口。请注意，此行为不具有确定性，因此如果您在同一主机上运行多个 OSD 或 MDS，或者您在短时间内重新启动守护进程，守护进程将绑定到更高的端口。默认情况下，您应该打开整个 6800-7568 范围。当您使用以下示例添加规则时，请确保将 {iface} 替换为公共网络接口（例如 eth0、eth1 等），将 {ip-address} 替换为公共网络的 IP 地址，将 {netmask} 替换为公共网络的子网掩码。

例如

sudo iptables -A INPUT -i {iface} -m multiport -p tcp -s {ip-address}/{netmask} --dports 6800:7568 -j ACCEPT

OSD IP 表

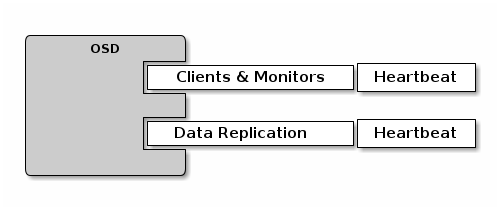

默认情况下，Ceph OSD 守护进程绑定到 Ceph 节点上从端口 6800 开始的第一个可用端口。请注意，此行为不具有确定性，因此如果您在同一主机上运行多个 OSD 或 MDS，或者您在短时间内重新启动守护进程，守护进程将绑定到更高的端口。Ceph 节点上的每个 Ceph OSD 守护进程最多可以使用四个端口

一个用于与客户端和监视器通信。
一个用于向其他 OSD 发送数据。
每个接口上两个用于心跳。

当守护进程失败并重新启动而未释放端口时，重新启动的守护进程将绑定到新端口。您应该打开整个 6800-7568 端口范围以应对这种情况。

如果您设置了单独的公共网络和集群网络，则必须为公共网络和集群网络添加规则，因为客户端将使用公共网络连接，而其他 Ceph OSD 守护进程将使用集群网络连接。当您使用以下示例添加规则时，请确保将 {iface} 替换为网络接口（例如 eth0、eth1 等），将 {ip-address} 替换为 IP 地址，将 {netmask} 替换为公共或集群网络的子网掩码。例如：

sudo iptables -A INPUT -i {iface}  -m multiport -p tcp -s {ip-address}/{netmask} --dports 6800:7568 -j ACCEPT

提示

如果您在与 Ceph OSD 守护进程相同的 Ceph 节点上运行 Ceph Metadata Servers，则可以合并公共网络配置步骤。

Ceph 网络

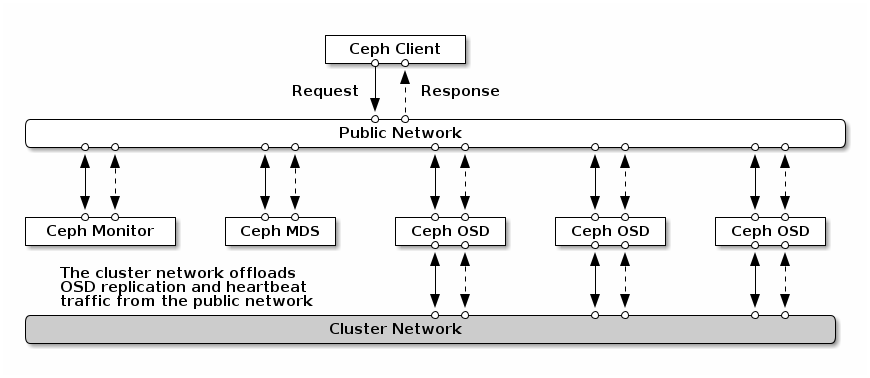

要配置 Ceph 网络，您必须在配置文件的 [global] 部分添加网络配置。我们的 5 分钟快速入门提供了一个简单的 Ceph 配置文件，该文件假定一个公共网络，客户端和服务器位于同一网络和子网中。Ceph 仅使用公共网络也能正常工作。然而，Ceph 允许您建立更具体的标准，包括为公共网络设置多个 IP 网络和子网掩码。您还可以建立一个单独的集群网络来处理 OSD 心跳、对象复制和恢复流量。不要将您在配置中设置的 IP 地址与网络客户端可能用于访问您的服务的面向公众的 IP 地址混淆。典型的内部 IP 网络通常是 192.168.0.0 或 10.0.0.0。

提示

如果您为公共网络或集群网络指定了多个 IP 地址和子网掩码，则网络中的子网必须能够相互路由。此外，请确保在 IP 表中包含每个 IP 地址/子网，并根据需要打开端口。

注意

Ceph 使用 CIDR 表示法表示子网（例如 10.0.0.0/24）。

配置网络后，您可以重新启动集群或重新启动每个守护进程。Ceph 守护进程是动态绑定的，因此如果更改网络配置，无需一次性重新启动整个集群。

公共网络

要配置公共网络，请将以下选项添加到 Ceph 配置文件的 [global] 部分。

[global]
        # ... elided configuration
        public_network = {public-network/netmask}

集群网络

如果您声明了集群网络，OSD 将通过集群网络路由心跳、对象复制和恢复流量。与使用单个网络相比，这可以提高性能。要配置集群网络，请将以下选项添加到 Ceph 配置文件的 [global] 部分。

[global]
        # ... elided configuration
        cluster_network = {cluster-network/netmask}

出于安全考虑，我们更倾向于集群网络不能从公共网络或 Internet 访问。

Ceph 守护进程

Monitor 守护进程各自配置为绑定到特定的 IP 地址。这些地址通常由您的部署工具配置。Ceph 集群中的其他组件通过 mon host 配置选项发现监视器，该选项通常在 ceph.conf 文件的 [global] 部分指定。

[global]
    mon_host = 10.0.0.2, 10.0.0.3, 10.0.0.4

mon_host 值可以是一个 IP 地址列表，也可以是通过 DNS 查找的名称。如果是具有多个 A 或 AAAA 记录的 DNS 名称，则会探测所有记录以发现监视器。一旦到达一个监视器，就会发现所有其他当前监视器，因此 mon host 配置选项只需要足够新，以便客户端可以到达当前在线的一个监视器。

MGR、OSD 和 MDS 守护进程将绑定到任何可用地址，并且不需要任何特殊配置。但是，可以使用 public addr（以及 OSD 守护进程的 cluster addr）配置选项为它们指定要绑定的特定 IP 地址。例如：

[osd.0]
        public_addr = {host-public-ip-address}
        cluster_addr = {host-cluster-ip-address}

网络配置设置

网络配置设置不是必需的。除非您专门配置集群网络，否则 Ceph 假定所有主机都在公共网络上运行。

公共网络

公共网络配置允许您专门为公共网络定义 IP 地址和子网。您可以专门分配静态 IP 地址，或使用特定守护进程的 public_addr 设置覆盖 public_network 设置。

public_network_interface

要从中选择一个地址以绑定到 public_network 的接口名称；public_network 也必须指定。

类型:

str

另请参阅:

public_network

public_network

公共（前端）网络的 IP 地址和子网掩码（例如 192.168.0.0/24）。在 [global] 中设置。您可以指定逗号分隔的子网。格式为 {ip- address}/{netmask} [, {ip-address}/{netmask}]

类型:

str

public_addr

公共（前端）网络的 IP 地址。为每个守护进程设置。

类型:

addr

集群网络

集群网络配置允许您声明集群网络，并专门为集群网络定义 IP 地址和子网。您可以专门分配静态 IP 地址，或使用特定 OSD 守护进程的 cluster_addr 设置覆盖 cluster_network 设置。

cluster_network_interface

要从中选择一个地址以绑定到 cluster_network 的接口名称；cluster_network 也必须指定。

类型:

str

另请参阅:

cluster_network

cluster_network

集群（后端）网络的 IP 地址和子网掩码（例如 10.0.0.0/24）。在 [global] 中设置。您可以指定逗号分隔的子网。格式为 {ip- address}/{netmask} [, {ip-address}/{netmask}]

类型:

str

cluster_addr

集群（后端）网络的 IP 地址。为每个守护进程设置。

类型:

addr

绑定

绑定设置设置 Ceph OSD 和 MDS 守护进程使用的默认端口范围。默认范围是 6800:7568。确保您的IP 表配置允许您使用配置的端口范围。

您还可以启用 Ceph 守护进程绑定到 IPv6 地址而不是 IPv4 地址。

ms_bind_port_min

OSD 或 MDS 守护进程将绑定的最小端口号。

类型:

int

默认值:

6800

ms_bind_port_max

OSD 或 MDS 守护进程将绑定的最大端口号。

类型:

int

默认值:

7568

ms_bind_ipv4

启用 Ceph 守护进程绑定到 IPv4 地址。

类型:

bool

默认值:

true

另请参阅:

ms_bind_ipv6

ms_bind_ipv6

启用 Ceph 守护进程绑定到 IPv6 地址。

类型:

bool

默认值:

false

另请参阅:

ms_bind_ipv4

public_bind_addr

在某些动态部署中，Ceph Monitor 守护进程可能会绑定到本地 IP 地址，该地址与向网络中其他对等方通告的 public_addr 不同。环境必须确保路由规则设置正确。如果设置了 public_bind_addr，Ceph Monitor 守护进程将本地绑定到它，并使用 public_addr 在 monmaps 中向对等方通告其地址。此行为仅限于 Monitor 守护进程。

类型:

addr

TCP

Ceph 默认禁用 TCP 缓冲。

ms_tcp_nodelay

Ceph 启用 ms_tcp_nodelay 以便立即发送每个请求（无缓冲）。禁用 Nagle 算法会增加网络流量，这可能会引入延迟。如果您遇到大量小数据包，可以尝试禁用 ms_tcp_nodelay。

类型:

bool

默认值:

true

ms_tcp_rcvbuf

网络连接接收端的套接字缓冲区大小。默认禁用。

类型:

大小

默认值:

0B

常规设置

ms_type

Async Messenger 使用的传输类型。可以是 async+posix、async+dpdk 或 async+rdma。Posix 使用标准 TCP/IP 网络并且是默认设置。其他传输可能处于实验阶段，支持可能有限。

类型:

str

默认值:

async+posix

ms_async_op_threads

每个 Async Messenger 实例使用的初始工作线程数。应至少等于最高副本数，但如果您的 CPU 核心数较低和/或在单个服务器上托管大量 OSD，则可以减少它。

类型:

uint

默认值:

3

允许范围:

[1, 24]

ms_initial_backoff

在发生故障时重新连接之前等待的初始时间。

类型:

float

默认值:

0.2

ms_max_backoff

在发生故障时重新连接之前等待的最长时间。

类型:

float

默认值:

15.0

另请参阅:

ms_initial_backoff

ms_die_on_bad_msg

调试选项；不要配置。

类型:

bool

默认值:

false

ms_dispatch_throttle_bytes

限制等待分派的消息总大小。

类型:

大小

默认值:

100Mi

ms_inject_socket_failures

调试选项；不要配置。

类型:

uint

默认值:

0
