本文档适用于 Ceph 的开发版本。

块设备与 Kubernetes

您可以通过 ceph-csi 在 Kubernetes v1.13 及更高版本中使用 Ceph 块设备镜像，ceph-csi 动态地为 Kubernetes 卷配置 RBD 镜像，并将这些 RBD 镜像映射为块设备（可选地挂载镜像中包含的文件系统）到运行引用 RBD 支持卷的 pod 的工作节点上。Ceph 将块设备镜像条带化为跨集群的对象，这意味着大型 Ceph 块设备镜像比独立的服务器具有更好的性能！

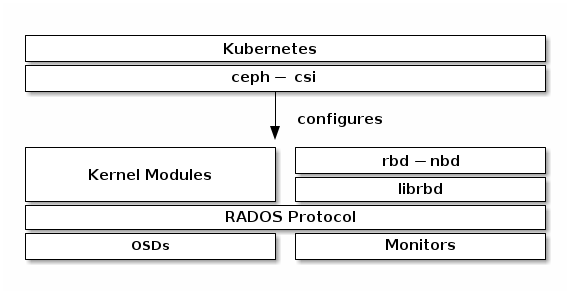

要在 Kubernetes v1.13 及更高版本中使用 Ceph 块设备，您必须在 Kubernetes 环境中安装和配置 ceph-csi。下图描绘了 Kubernetes/Ceph 技术栈。

重要

ceph-csi 默认使用 RBD 内核模块，该模块可能不支持所有 Ceph CRUSH 调优项或 RBD 镜像特性。

创建池

默认情况下，Ceph 块设备使用 rbd 池。为 Kubernetes 卷存储创建一个池。确保您的 Ceph 集群正在运行，然后创建池。

$ ceph osd pool create kubernetes

有关为池指定放置组数量的详细信息，请参阅创建池；有关应为池设置的放置组数量的详细信息，请参阅放置组。

新创建的池在使用前必须进行初始化。使用 rbd 工具初始化池

$ rbd pool init kubernetes

配置 ceph-csi

设置 Ceph 客户端认证

为 Kubernetes 和 ceph-csi 创建一个新用户。执行以下命令并记录生成的密钥

$ ceph auth get-or-create client.kubernetes mon 'profile rbd' osd 'profile rbd pool=kubernetes' mgr 'profile rbd pool=kubernetes'
[client.kubernetes]
    key = AQD9o0Fd6hQRChAAt7fMaSZXduT3NWEqylNpmg==

生成 ceph-csi ConfigMap

ceph-csi 需要一个存储在 Kubernetes 中的 ConfigMap 对象来定义 Ceph 集群的 Ceph monitor 地址。收集 Ceph 集群唯一的 fsid 和 monitor 地址

$ ceph mon dump
<...>
fsid b9127830-b0cc-4e34-aa47-9d1a2e9949a8
<...>
0: [v2:192.168.1.1:3300/0,v1:192.168.1.1:6789/0] mon.a
1: [v2:192.168.1.2:3300/0,v1:192.168.1.2:6789/0] mon.b
2: [v2:192.168.1.3:3300/0,v1:192.168.1.3:6789/0] mon.c

注意

ceph-csi 目前仅支持传统的 V1 协议。

生成一个类似于下面示例的 csi-config-map.yaml 文件，将 “clusterID” 替换为 fsid，将 “monitors” 替换为 monitor 地址

$ cat <<EOF > csi-config-map.yaml
---
apiVersion: v1
kind: ConfigMap
data:
  config.json: |-
    [
      {
        "clusterID": "b9127830-b0cc-4e34-aa47-9d1a2e9949a8",
        "monitors": [
          "192.168.1.1:6789",
          "192.168.1.2:6789",
          "192.168.1.3:6789"
        ]
      }
    ]
metadata:
  name: ceph-csi-config
EOF

生成后，将新的 ConfigMap 对象存储在 Kubernetes 中

$ kubectl apply -f csi-config-map.yaml

最近版本的 ceph-csi 还需要另一个 ConfigMap 对象来定义密钥管理服务 (KMS) 提供者详细信息。如果未设置 KMS，请在 csi-kms-config-map.yaml 文件中放置空配置，或者参考 https://github.com/ceph/ceph-csi/tree/master/examples/kms 处的示例

$ cat <<EOF > csi-kms-config-map.yaml
---
apiVersion: v1
kind: ConfigMap
data:
  config.json: |-
    {}
metadata:
  name: ceph-csi-encryption-kms-config
EOF

生成后，将新的 ConfigMap 对象存储在 Kubernetes 中

$ kubectl apply -f csi-kms-config-map.yaml

最近版本的 ceph-csi 还需要另一个 ConfigMap 对象来定义要添加到 CSI 容器内 ceph.conf 文件中的 Ceph 配置

$ cat <<EOF > ceph-config-map.yaml
---
apiVersion: v1
kind: ConfigMap
data:
  ceph.conf: |
    [global]
    auth_cluster_required = cephx
    auth_service_required = cephx
    auth_client_required = cephx
  # keyring is a required key and its value should be empty
  keyring: |
metadata:
  name: ceph-config
EOF

生成后，将新的 ConfigMap 对象存储在 Kubernetes 中

$ kubectl apply -f ceph-config-map.yaml

生成 ceph-csi cephx Secret

ceph-csi 需要 cephx 凭据才能与 Ceph 集群通信。生成一个类似于下面示例的 csi-rbd-secret.yaml 文件，使用新创建的 Kubernetes 用户 ID 和 cephx 密钥

$ cat <<EOF > csi-rbd-secret.yaml
---
apiVersion: v1
kind: Secret
metadata:
  name: csi-rbd-secret
  namespace: default
stringData:
  userID: kubernetes
  userKey: AQD9o0Fd6hQRChAAt7fMaSZXduT3NWEqylNpmg==
EOF

生成后，将新的 Secret 对象存储在 Kubernetes 中

$ kubectl apply -f csi-rbd-secret.yaml

配置 ceph-csi 插件

创建必需的 ServiceAccount 和 RBAC ClusterRole/ClusterRoleBinding Kubernetes 对象。这些对象不一定需要针对您的 Kubernetes 环境进行自定义，因此可以按原样使用 ceph-csi 部署 YAML 文件中的内容

$ kubectl apply -f https://raw.githubusercontent.com/ceph/ceph-csi/master/deploy/rbd/kubernetes/csi-provisioner-rbac.yaml
$ kubectl apply -f https://raw.githubusercontent.com/ceph/ceph-csi/master/deploy/rbd/kubernetes/csi-nodeplugin-rbac.yaml

最后，创建 ceph-csi 供应程序和节点插件。除了 ceph-csi 容器版本之外，这些对象不一定需要针对您的 Kubernetes 环境进行自定义，因此可以按原样使用 ceph-csi 部署 YAML 文件中的内容

$ wget https://raw.githubusercontent.com/ceph/ceph-csi/master/deploy/rbd/kubernetes/csi-rbdplugin-provisioner.yaml
$ kubectl apply -f csi-rbdplugin-provisioner.yaml
$ wget https://raw.githubusercontent.com/ceph/ceph-csi/master/deploy/rbd/kubernetes/csi-rbdplugin.yaml
$ kubectl apply -f csi-rbdplugin.yaml

重要

默认情况下，供应程序和节点插件 YAML 文件将拉取 ceph-csi 容器的开发版本 (quay.io/cephcsi/cephcsi:canary)。对于生产工作负载，应更新 YAML 文件以使用发布版本容器。

使用 Ceph 块设备

创建 StorageClass

Kubernetes StorageClass 定义了一类存储。可以创建多个 StorageClass 对象来映射到不同的服务质量级别（即 NVMe 与基于 HDD 的池）和功能。

例如，要创建映射到上面创建的 kubernetes 池的 ceph-csi StorageClass，可以在确保 “clusterID” 属性与您的 Ceph 集群 fsid 匹配后使用以下 YAML 文件

$ cat <<EOF > csi-rbd-sc.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
   name: csi-rbd-sc
provisioner: rbd.csi.ceph.com
parameters:
   clusterID: b9127830-b0cc-4e34-aa47-9d1a2e9949a8
   pool: kubernetes
   imageFeatures: layering
   csi.storage.k8s.io/provisioner-secret-name: csi-rbd-secret
   csi.storage.k8s.io/provisioner-secret-namespace: default
   csi.storage.k8s.io/controller-expand-secret-name: csi-rbd-secret
   csi.storage.k8s.io/controller-expand-secret-namespace: default
   csi.storage.k8s.io/node-stage-secret-name: csi-rbd-secret
   csi.storage.k8s.io/node-stage-secret-namespace: default
reclaimPolicy: Delete
allowVolumeExpansion: true
mountOptions:
   - discard
EOF
$ kubectl apply -f csi-rbd-sc.yaml

请注意，在 Kubernetes v1.14 和 v1.15 中，卷扩展功能处于 alpha 状态，需要启用 ExpandCSIVolumes 功能门控。

创建 PersistentVolumeClaim

A PersistentVolumeClaim 是用户对抽象存储资源的请求。PersistentVolumeClaim 将与 Pod 资源关联，以配置一个由 Ceph 块镜像支持的 PersistentVolume。可以包含一个可选的 volumeMode 来选择挂载的文件系统（默认）或基于原始块设备的卷。

使用 ceph-csi 时，为 volumeMode 指定 Filesystem 可以支持 ReadWriteOnce 和 ReadOnlyMany accessMode 声明，为 volumeMode 指定 Block 可以支持 ReadWriteOnce、ReadWriteMany 和 ReadOnlyMany accessMode 声明。

例如，要创建一个基于块的 PersistentVolumeClaim，该声明使用上面创建的基于 ceph-csi 的 StorageClass，可以使用以下 YAML 文件从 csi-rbd-sc StorageClass 请求原始块存储

$ cat <<EOF > raw-block-pvc.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: raw-block-pvc
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Block
  resources:
    requests:
      storage: 1Gi
  storageClassName: csi-rbd-sc
EOF
$ kubectl apply -f raw-block-pvc.yaml

以下示例演示了将上述 PersistentVolumeClaim 作为原始块设备绑定到 Pod 资源

$ cat <<EOF > raw-block-pod.yaml
---
apiVersion: v1
kind: Pod
metadata:
  name: pod-with-raw-block-volume
spec:
  containers:
    - name: fc-container
      image: fedora:26
      command: ["/bin/sh", "-c"]
      args: ["tail -f /dev/null"]
      volumeDevices:
        - name: data
          devicePath: /dev/xvda
  volumes:
    - name: data
      persistentVolumeClaim:
        claimName: raw-block-pvc
EOF
$ kubectl apply -f raw-block-pod.yaml

要创建一个基于文件系统的 PersistentVolumeClaim，该声明使用上面创建的基于 ceph-csi 的 StorageClass，可以使用以下 YAML 文件从 csi-rbd-sc StorageClass 请求挂载的文件系统（由 RBD 镜像支持）

$ cat <<EOF > pvc.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: rbd-pvc
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Filesystem
  resources:
    requests:
      storage: 1Gi
  storageClassName: csi-rbd-sc
EOF
$ kubectl apply -f pvc.yaml

以下示例演示了将上述 PersistentVolumeClaim 作为挂载的文件系统绑定到 Pod 资源

$ cat <<EOF > pod.yaml
---
apiVersion: v1
kind: Pod
metadata:
  name: csi-rbd-demo-pod
spec:
  containers:
    - name: web-server
      image: nginx
      volumeMounts:
        - name: mypvc
          mountPath: /var/lib/www/html
  volumes:
    - name: mypvc
      persistentVolumeClaim:
        claimName: rbd-pvc
        readOnly: false
EOF
$ kubectl apply -f pod.yaml
