块设备和 Nomad

与 Kubernetes 一样，Nomad 可以使用 Ceph 块设备。这得益于 ceph-csi，它允许您动态配置 RBD 镜像或导入现有的 RBD 镜像。

每个版本的 Nomad 都与 ceph-csi 兼容，但用于生成本文档中的步骤和指南的参考版本 Nomad 是 Nomad v1.1.2，这是撰写本文时可用的最新版本。

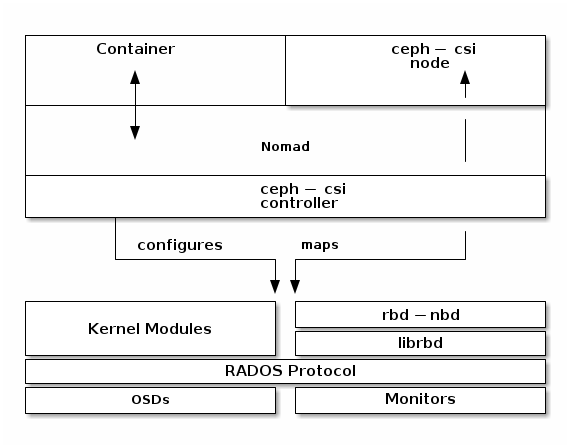

要将 Ceph 块设备与 Nomad 一起使用，您必须在 Nomad 环境中安装和配置 ceph-csi。下图显示了 Nomad/Ceph 技术栈。

注意

Nomad 有许多可能的任务驱动程序，但此示例仅使用 Docker 容器。

重要

ceph-csi 默认使用 RBD 内核模块，该模块可能不支持所有 Ceph CRUSH 可调参数或 RBD 镜像特性。

创建池

默认情况下，Ceph 块设备使用 rbd 池。确保您的 Ceph 集群正在运行，然后为 Nomad 持久存储创建一个池

ceph osd pool create nomad

有关为池指定放置组数量的详细信息，请参阅创建池。有关应为池设置的放置组数量的详细信息，请参阅放置组。

新创建的池在使用前必须进行初始化。使用 rbd 工具初始化池

rbd pool init nomad

配置 ceph-csi

Ceph 客户端身份验证设置

为 Nomad 和 ceph-csi 创建一个新用户。执行以下命令并记录生成的密钥

$ ceph auth get-or-create client.nomad mon 'profile rbd' osd 'profile rbd pool=nomad' mgr 'profile rbd pool=nomad'
[client.nomad]
        key = AQAlh9Rgg2vrDxAARy25T7KHabs6iskSHpAEAQ==

配置 Nomad

配置 Nomad 以允许容器使用特权模式

默认情况下，Nomad 不允许容器使用特权模式。我们必须配置 Nomad 以允许容器使用特权模式。编辑 Nomad 配置文件，将以下配置块添加到 /etc/nomad.d/nomad.hcl

plugin "docker" {
  config {
    allow_privileged = true
  }
}

加载 rbd 模块

Nomad 必须加载 rbd 模块。运行以下命令以确认 rbd 模块已加载

$ lsmod | grep rbd
rbd                    94208  2
libceph               364544  1 rbd

如果未加载 rbd 模块，请加载它

sudo modprobe rbd

重启 Nomad

重启 Nomad

sudo systemctl restart nomad

创建 ceph-csi 控制器和插件节点

ceph-csi 插件需要两个组件

控制器插件：与提供者的 API 通信。
节点插件：在客户端执行任务。

注意

我们将在这些文件中设置 ceph-csi 的版本。有关 ceph-csi 与其他版本兼容性的信息，请参阅 ceph-csi 版本。

配置控制器插件

控制器插件需要 Ceph 集群的 Ceph 监视器地址。收集 (1) Ceph 集群唯一的 fsid 和 (2) 监视器地址

$ ceph mon dump
<...>
fsid b9127830-b0cc-4e34-aa47-9d1a2e9949a8
<...>
0: [v2:192.168.1.1:3300/0,v1:192.168.1.1:6789/0] mon.a
1: [v2:192.168.1.2:3300/0,v1:192.168.1.2:6789/0] mon.b
2: [v2:192.168.1.3:3300/0,v1:192.168.1.3:6789/0] mon.c

生成一个类似于下面示例的 ceph-csi-plugin-controller.nomad 文件。将 fsid 替换为“clusterID”，将监视器地址替换为“monitors”

job "ceph-csi-plugin-controller" {
  datacenters = ["dc1"]
  group "controller" {
    network {
      port "metrics" {}
    }
    task "ceph-controller" {
      template {
        data        = <<EOF
[{
    "clusterID": "b9127830-b0cc-4e34-aa47-9d1a2e9949a8",
    "monitors": [
        "192.168.1.1",
        "192.168.1.2",
        "192.168.1.3"
    ]
}]
EOF
        destination = "local/config.json"
        change_mode = "restart"
      }
      driver = "docker"
      config {
        image = "quay.io/cephcsi/cephcsi:v3.3.1"
        volumes = [
          "./local/config.json:/etc/ceph-csi-config/config.json"
        ]
        mounts = [
          {
            type     = "tmpfs"
            target   = "/tmp/csi/keys"
            readonly = false
            tmpfs_options = {
              size = 1000000 # size in bytes
            }
          }
        ]
        args = [
          "--type=rbd",
          "--controllerserver=true",
          "--drivername=rbd.csi.ceph.com",
          "--endpoint=unix://csi/csi.sock",
          "--nodeid=${node.unique.name}",
          "--instanceid=${node.unique.name}-controller",
          "--pidlimit=-1",
          "--logtostderr=true",
          "--v=5",
          "--metricsport=$${NOMAD_PORT_metrics}"
        ]
      }
      resources {
        cpu    = 500
        memory = 256
      }
      service {
        name = "ceph-csi-controller"
        port = "metrics"
        tags = [ "prometheus" ]
      }
      csi_plugin {
        id        = "ceph-csi"
        type      = "controller"
        mount_dir = "/csi"
      }
    }
  }
}

配置插件节点

生成一个类似于下面示例的 ceph-csi-plugin-nodes.nomad 文件。将 fsid 替换为“clusterID”，将监视器地址替换为“monitors”

job "ceph-csi-plugin-nodes" {
  datacenters = ["dc1"]
  type        = "system"
  group "nodes" {
    network {
      port "metrics" {}
    }
    task "ceph-node" {
      driver = "docker"
      template {
        data        = <<EOF
[{
    "clusterID": "b9127830-b0cc-4e34-aa47-9d1a2e9949a8",
    "monitors": [
        "192.168.1.1",
        "192.168.1.2",
        "192.168.1.3"
    ]
}]
EOF
        destination = "local/config.json"
        change_mode = "restart"
      }
      config {
        image = "quay.io/cephcsi/cephcsi:v3.3.1"
        volumes = [
          "./local/config.json:/etc/ceph-csi-config/config.json"
        ]
        mounts = [
          {
            type     = "tmpfs"
            target   = "/tmp/csi/keys"
            readonly = false
            tmpfs_options = {
              size = 1000000 # size in bytes
            }
          }
        ]
        args = [
          "--type=rbd",
          "--drivername=rbd.csi.ceph.com",
          "--nodeserver=true",
          "--endpoint=unix://csi/csi.sock",
          "--nodeid=${node.unique.name}",
          "--instanceid=${node.unique.name}-nodes",
          "--pidlimit=-1",
          "--logtostderr=true",
          "--v=5",
          "--metricsport=$${NOMAD_PORT_metrics}"
        ]
        privileged = true
      }
      resources {
        cpu    = 500
        memory = 256
      }
      service {
        name = "ceph-csi-nodes"
        port = "metrics"
        tags = [ "prometheus" ]
      }
      csi_plugin {
        id        = "ceph-csi"
        type      = "node"
        mount_dir = "/csi"
      }
    }
  }
}

启动插件控制器和节点

要启动插件控制器和 Nomad 节点，请运行以下命令

nomad job run ceph-csi-plugin-controller.nomad
nomad job run ceph-csi-plugin-nodes.nomad

ceph-csi 镜像将被下载。

几分钟后检查插件状态

$ nomad plugin status ceph-csi
ID                   = ceph-csi
Provider             = rbd.csi.ceph.com
Version              = 3.3.1
Controllers Healthy  = 1
Controllers Expected = 1
Nodes Healthy        = 1
Nodes Expected       = 1

Allocations
ID        Node ID   Task Group  Version  Desired  Status   Created    Modified
23b4db0c  a61ef171  nodes       4        run      running  3h26m ago  3h25m ago
fee74115  a61ef171  controller  6        run      running  3h26m ago  3h25m ago

使用 Ceph 块设备

创建 rbd 镜像

ceph-csi 需要 cephx 凭据才能与 Ceph 集群通信。使用新创建的 Nomad 用户 ID 和 cephx 密钥生成一个类似于下面示例的 ceph-volume.hcl 文件

id = "ceph-mysql"
name = "ceph-mysql"
type = "csi"
plugin_id = "ceph-csi"
capacity_max = "200G"
capacity_min = "100G"

capability {
  access_mode     = "single-node-writer"
  attachment_mode = "file-system"
}

secrets {
  userID  = "admin"
  userKey = "AQAlh9Rgg2vrDxAARy25T7KHabs6iskSHpAEAQ=="
}

parameters {
  clusterID = "b9127830-b0cc-4e34-aa47-9d1a2e9949a8"
  pool = "nomad"
  imageFeatures = "layering"
  mkfsOptions = "-t ext4"
}

生成 ceph-volume.hcl 文件后，创建卷

nomad volume create ceph-volume.hcl

将 rbd 镜像与容器一起使用

作为使用 rbd 镜像与容器一起使用的练习，修改 Hashicorp nomad stateful 示例。

生成一个类似于下面示例的 mysql.nomad 文件

job "mysql-server" {
  datacenters = ["dc1"]
  type        = "service"
  group "mysql-server" {
    count = 1
    volume "ceph-mysql" {
      type      = "csi"
      attachment_mode = "file-system"
      access_mode     = "single-node-writer"
      read_only = false
      source    = "ceph-mysql"
    }
    network {
      port "db" {
        static = 3306
      }
    }
    restart {
      attempts = 10
      interval = "5m"
      delay    = "25s"
      mode     = "delay"
    }
    task "mysql-server" {
      driver = "docker"
      volume_mount {
        volume      = "ceph-mysql"
        destination = "/srv"
        read_only   = false
      }
      env {
        MYSQL_ROOT_PASSWORD = "password"
      }
      config {
        image = "hashicorp/mysql-portworx-demo:latest"
        args  = ["--datadir", "/srv/mysql"]
        ports = ["db"]
      }
      resources {
        cpu    = 500
        memory = 1024
      }
      service {
        name = "mysql-server"
        port = "db"
        check {
          type     = "tcp"
          interval = "10s"
          timeout  = "2s"
        }
      }
    }
  }
}

启动作业

nomad job run mysql.nomad

检查作业状态

$ nomad job status mysql-server
...
Status        = running
...
Allocations
ID        Node ID   Task Group    Version  Desired  Status   Created  Modified
38070da7  9ad01c63  mysql-server  0        run      running  6s ago   3s ago

要检查数据是否持久，请修改数据库，清除作业，然后使用同一文件创建它。将使用（实际上是重新使用）相同的 RBD 镜像。
